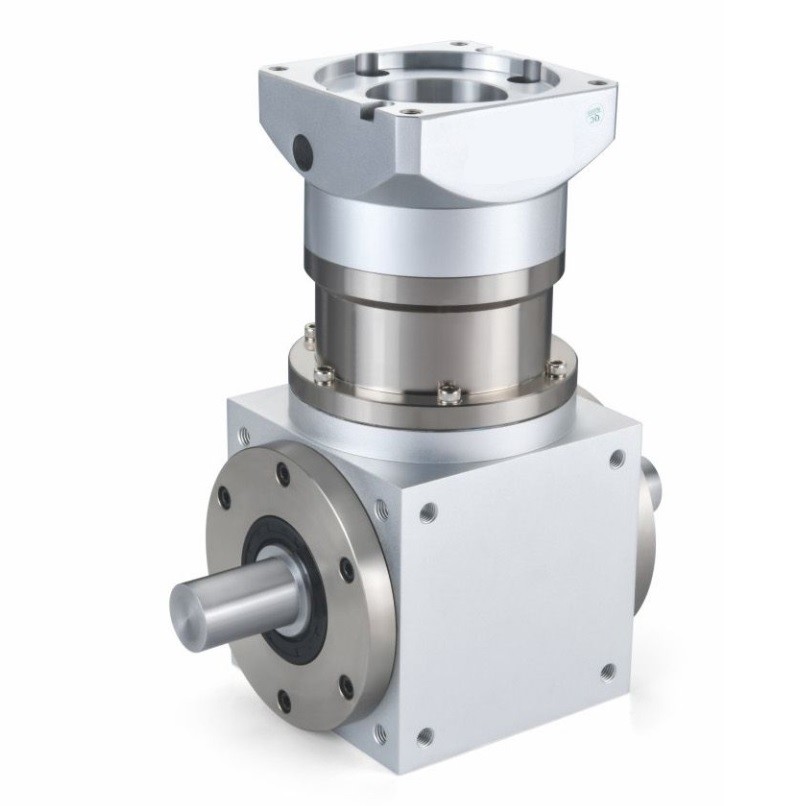

Металлический редуктор прямого привода для планетарных редукторов промышленные электрические запасные части серии ZPT

  • Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts ZPT Series
Место происхождения Китай
Фирменное наименование CLX
Сертификация N/A
Номер модели ZTP

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Наименование продукта Редуктор прямых передач серии ZPT Материалы Вся металлическая конструкция с сплавом алюминия и стали
Заявления Все виды машин или оборудования с двигателем, сервомотором Устройство шестерен Редуктор прямой передачи
Выделить

Редуктор прямых передач серии ZPT

,

Промышленные электрические запасные части планетарный редуктор

,

Металлический планетарный редуктор
Оставьте сообщение
Характер продукции

Простой скоростной планетарный редуктор ZPT серии совпадение различных марок двигателя для китайского и зарубежного производителя

Описание продукта:

Редуктор представляет собой независимый компонент, состоящий из трансмиссии передач, трансмиссии червей и трансмиссии червей передач, заключенный в жесткую оболочку.обычно используется как устройство редукционной трансмиссии между оригинальной трансмиссией и рабочей машиной,.



Коробки передач обычно используются для низкоскоростного и высокомоторного оборудования передачи.мощность электродвигателейДля достижения желаемого эффекта замедления обычная коробка передач также имеет несколько пар передач с тем же принципом.Соотношение количества зубов между большой и маленькой решеткой - это соотношение передачи.



Металлический редуктор прямого привода для планетарных редукторов промышленные электрические запасные части серии ZPT 0

Металлический редуктор прямого привода для планетарных редукторов промышленные электрические запасные части серии ZPT 1

Редуктор играет роль в сопоставлении скорости и передаче крутящего момента между основным двигателем и рабочей машиной или приводом, и является относительно точным механическим устройством.Цель его использования - уменьшить скорость и увеличить крутящий момент. У него есть широкое разнообразие типов, различные модели, и различные типы имеют различные применения. Существуют различные типы редукторов, которые могут быть разделены на редукторы передач, редукторы червей,и планетарные редукторы передач в зависимости от типа трансмиссии; По разным ступеням передачи, он может быть разделен на одноступенчатые и многоступенчатые редукторы; По форме передач, они могут быть разделены на цилиндрические редукторы,редукторы косых редукторов, и косые цилиндрические редукторы передач; В соответствии с расположением трансмиссии, он может быть разделен на развертываемые редукторы, редукторы раздельного потока и коаксиальные редукторы.



Редукторы передач имеют характеристики небольшого объема и большой передачи крутящего момента. Редуктор передач спроектирован и изготовлен на основе модульной системы комбинации,с широким спектром моторных комбинацийУстановка передачи детально отрегулирована, чтобы соответствовать различным условиям работы и достичь электромеханической интеграции.Редуктор передач имеет высокую эффективность передачи, низкое энергопотребление и превосходные характеристики.

Особенности:

1. Принять прямую зубную передачу передач, путем карбурирования и тушения обработки, обработки изменения зубного профиля, обеспечить бесперебойную работу, низкий уровень шума;

2Простая структура, массовое производство, быстрое время доставки и высокая производительность;

3Редуктор имеет полный спектр, который может удовлетворить потребности большинства редукторов на рынке.

Металлический редуктор прямого привода для планетарных редукторов промышленные электрические запасные части серии ZPT 2

Размер ZPT070 ZPT090 ZPT110 ZPT140
C1 Ø70 Ø90 Ø90 Ø145
С2 4-M4/4-M5 4-M5/4-M6 4-M5/4-M6 4-М8
C3 Ø14 Ø19 Ø19 Ø19/Ø22/Ø24
C4 31.5 42 42 60
С5 Ø50 Ø70 Ø70 Ø110
C6 5 8 8 8
C7 60 90 90 90
C8 Первый этап 143 177.5 198.5 269
Этап 2 159 201 222 299.5
Третий этап   224 245 329.5
L1 3 5 3 5
L2 25 25 30 40
L3 36 37 37 52
L4 77 118 134 170
L5 70 90 110 140
L6 26.5 36 44 55
L7 21.2 36 44 55
L8
L9
D1 16 18 22 32
D2 25 28 35 45
D3 60 88 108 135
D5 4-М5 4-М6 4-М8 4-M10
D6 M5*10 M6*12 M6*12 M10*20
H1 18 20.5 24.5 35
Н2
В1 5 6 6 10
В2

Технические параметры:

Модель Единица ZPT070 ZPT090 ZPT110 ZPT140 Соотношение Этап
Номинальная мощность Крутящий момент N.m.   45 80 170 1 1
35       2
  45 80 170 3
  45 80 170 4
  45 80 170 5
  45 80 170 7
35       8
35 45 80 170 10
  45 80 170 12 2
35       14 1
  45 80 170 15 2
  45 80 170 16
35 45 80 170 20 1
  45 80 170 25 2
  45 80 170 28
35       32 2
  45 80 170 35 2
35 45 80 170 40
35 45 80 170 50
35       56 2
  45 80 170 64 3
35 45 80 170 70 2
35 45 80 170 80 3
35 45 80 170 100
  45 80 170 125
35 45 80 170 140
  45 80 170 175
  45 80 170 200
  45 80 170 250
  45 80 170 280
  45 80 170 350
Торковый момент аварийной остановки N.m. 2 раза номинальный выходной крутящий момент
Нормальная скорость ввода r/m 3000 2500 2000 2000
Максимальная скорость ввода r/m 4000 3500 3000 3000
Максимальная радиальная сила N 950 1450 2100 2700
Максимальная осевая сила N 425 725 1050 1350
Эффективность % Одинокий ((97%) Двойное (95%)
Средний срок жизни h 20000
Вес в кг 4.2 6.8 11.6 19.8   1
4.6 7.4 13.8 23.9   2
  8 16 28

3





Модель Единица ZPT070 ZPT090 ZPT110 ZPT140 Соотношение Этап
Момент инерции кгмм2   0.4 0.4 1.65 3 1
  0.309 0.309 1.22 4
  0.291 0.291 1.15 5
  0.285 0.285 1.7 7
0.094       8
0.092 0.283 0.283 1.13 10
  0.4 0.4 1.65 12 2
0.092       14 1
  0.309 0.309 1.22 15 2
  0.291 0.291 1.22 16
0.091 0.291 0.291 1.15 20 1
  0.291 0.291 1.15 25 2
  0.285 0.285 1.13 28
0.094       32 2
  0.285 0.285 1.13 35 2
0.092 0.283 0.283 1.11 40
0.092 0.285 0.285 1.11 50
0.091       56 2
  0.291 0.291 1.15 64 3
0.091 0.285 0.285 1.11 70 2
0.091 0.285 0.285 1.15 80 3
0.091 0.285 0.285 1.15 100
  0.285 0.285 1.15 125
0.091 0.285 0.285 1.13 140
  0.285 0.285 1.13 175
  0.283 0.283 1.11 200
  0.283 0.283 1.11 250
  0.283 0.283 1.11 280
  0.283 0.283 1.70 350
Шум ДБ 70 70 70 70 70
Смазка   Смазка синтетическими жирами
Уровни защиты   IP65
