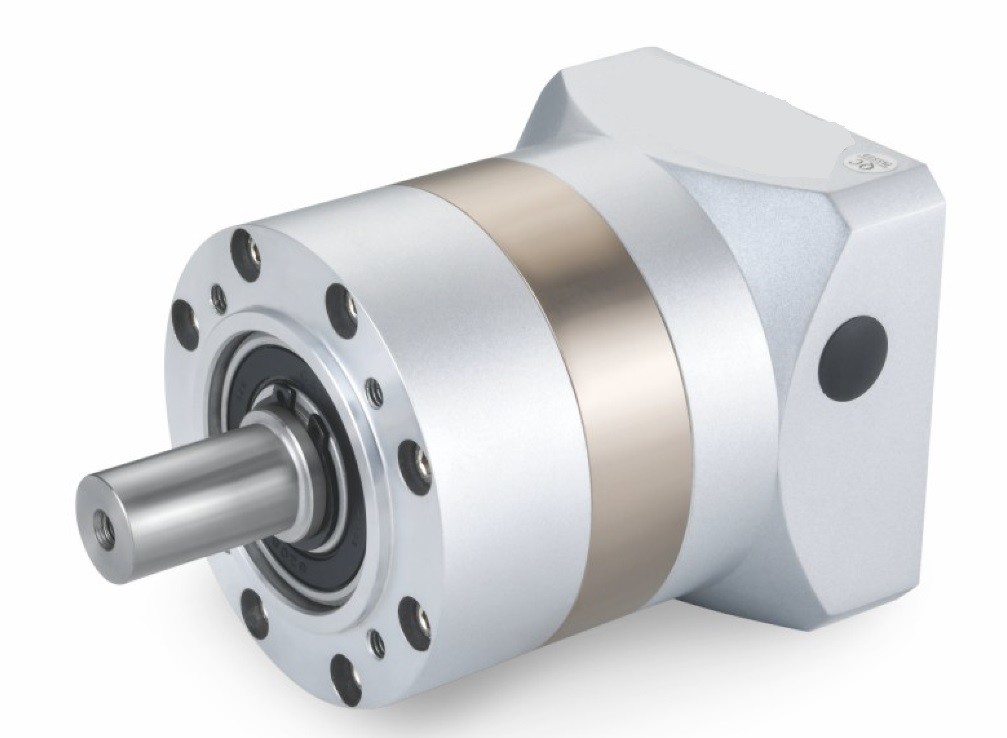

Редуктор планетарного привода серии PLE, соответствующий мотору разных марок

  • Spur Gear Planetary Reducer PLE Series Matching Different Brands Motor
Место происхождения Китай
Фирменное наименование CLX
Сертификация N/A
Номер модели PLE160

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Наименование продукта Редуктор прямых передач серии PLE Материалы Вся металлическая конструкция с сплавом алюминия и стали
Применение Промышленное электротехническое оборудование Устройство шестерен Редуктор прямой передачи
Выделить

Планетарный редуктор штурмовика

,

Серия планетарных редукторов PLE

,

Планетарный редуктор прямых передач
Оставьте сообщение
Характер продукции

Описание продукта:

Редуктор представляет собой независимый компонент, состоящий из трансмиссии передач, трансмиссии червей и трансмиссии червей передач, заключенный в жесткую оболочку.обычно используется как устройство редукционной трансмиссии между оригинальной трансмиссией и рабочей машиной,.



Коробки передач обычно используются для низкоскоростного и высокомоторного оборудования передачи.мощность электродвигателейДля достижения желаемого эффекта замедления обычная коробка передач также имеет несколько пар передач с тем же принципом.Соотношение количества зубов между большой и маленькой решеткой - это соотношение передачи.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

Редукторы передач имеют характеристики небольшого объема и большой передачи крутящего момента. Редуктор передач спроектирован и изготовлен на основе модульной системы комбинации,с широким спектром моторных комбинацийУстановка передачи детально отрегулирована, чтобы соответствовать различным условиям работы и достичь электромеханической интеграции.Редуктор передач имеет высокую эффективность передачи, низкое энергопотребление и превосходные характеристики.



Особенности:

1. Принять прямую зубную передачу передач, путем карбурирования и тушения обработки, обработки изменения профиля зуба, обеспечить бесперебойную работу, низкий уровень шума;

2Простая структура, массовое производство, быстрое время доставки и высокая производительность;

3. Редуктор имеет полный диапазон, который может удовлетворить потребности большинства редуктора на рынке

Технические параметры:



Модель Единица PLE60 PLE80 PLE090 PLE120 PLE160 Соотношение Этап
Номинальная мощность Крутящий момент N.m. 16.5 60 60 148 310 3 1
27 86 86 222 605 4
27 94.5 94.5 235 420 5
19.5 64 64 158 270 7/8
8.5 39.5 39.5 93   10
  96 96 250 680 12 2
  96 96 250   15
30 96 96 250 680 16
30 96 96 250 680 20
33 105.5 105.5 264 460 25
30 96 96 250 680 28/32
33 105.5 105.5 264   35
30 96 96 250 460 40
33 105.5 105.5 264 310 50/64
21.5 71.5 71.5 177   70
37.5 120 120 310 900 64 3
37.5 120 120 310 900 80
37.5 120 120 310 900 100
41 132.5 132.5 329 580 125
37.5 120 120 310 580 140/160
41 132.5 132.5 329   175
37.5 120 120 310 580 200
41 132.5 132.5 329 900 250/256
37.5 120 120 310 580 280/320
41 132.5 132.5 329 400 350/512
Торковый момент аварийной остановки N.m. 2 раза номинальный выходной крутящий момент
Нормальная скорость ввода r/m 3000 3000 3000 2000 2000
Максимальная скорость ввода r/m 6000 6000 6000 3500 3500
Максимальная радиальная сила N 170 1020 1020 2230 3200
Максимальная осевая сила N 120 850 850 1550 3000
Эффективность % Одинокий ((97%) Двойное (95%)
Средний срок жизни h 20000
Вес в кг 1.4 3.7 4.7 6.9 19   1
1.6 4.2 5.3 8.9 25   2
1.8 4.7 5.9 11.2 31   3





Модель Единица PLE60 PLE80 PLE090 PLE120 PLE160 Соотношение Этап
Момент инерции кгмм2 0.107 0.4 0.4 1.65 4.13 3 1
0.094 0.309 0.309 1.22 5.15 4
0.092 0.291 0.291 1.15 4.93 5
0.091 0.285 0.285 1.13 4.84 7/8
0.091 0.283 0.283 1.11   10
  0.4 0.4 1.65 6.13 12 2
  0.309 0.309 1.65   15
0.094 0.291 0.291 1.22 5.15 16
0.092 0.291 0.291 1.15 4.93 20
0.092 0.291 0.291 1.15 4.93 25
0.091 0.285 0.285 1.13 4.84 28/32
0.091 0.285 0.285 1.13   35
0.091 0.2835 0.2835 1.11 4.84 40
0.091 0.2835 0.2835 1.11   50
0.091 0.283 0.283 1.11 4.84 70/64
0.092 0.291 0.291 1.15 4.93 64 3
0.092 0.291 0.291 1.15 4.93 80
0.092 0.291 0.291 1.15 4.93 100
0.092 0.291 0.291 1.15 4.84 125
0.091 0.291 0.291 1.13 4.84 140/160
0.091 0.291 0.291 1.13   175
0.091 0.283 0.283 1.11 4.84 200
0.091 0.283 0.283 1.11 4.84 250/256
0.091 0.283 0.283 1.11 4.84 280/320
0.091 0.283 0.283 1.11 4.84 350/512
Шум ДБ 60 65 68 68 70
Смазка   Смазка синтетическими жирами
Уровни защиты   IP65





Редуктор планетарного привода серии PLE, соответствующий мотору разных марок 1
