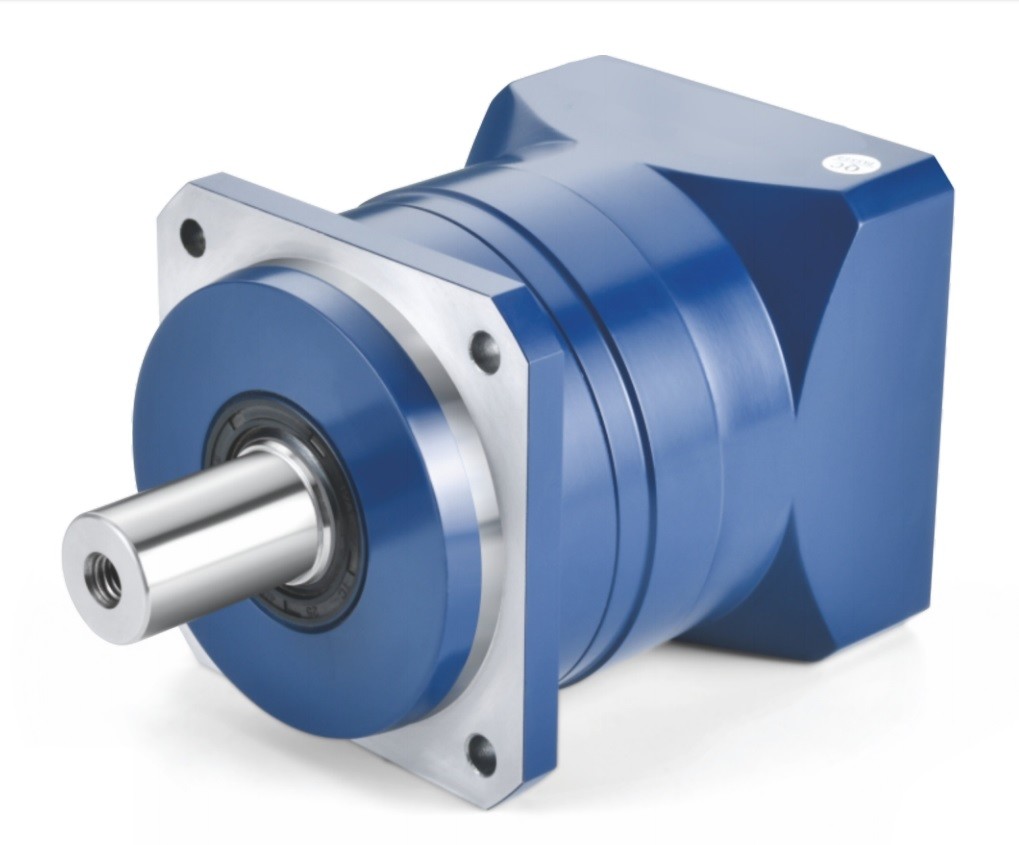

Алюминиевый спиральный механизм с планетарным редуктором серии AF

  • Aluminium Alloy Helical Gear Planetary Reducer AF Series Matching Motor
  • Aluminium Alloy Helical Gear Planetary Reducer AF Series Matching Motor
Место происхождения Китай
Фирменное наименование CLX
Сертификация N/A
Номер модели AF090

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Наименование продукта Редуктор спиральной передачи серии AF Материалы Вся металлическая конструкция с сплавом алюминия и стали
Применение Промышленное электротехническое оборудование Устройство шестерен Редуктор спиральной передачи
Выделить

Серия планетарных редукторов

,

Алюминиевый спиральный редуктор

,

Соответствующий двигатель спирального редуктора
Оставьте сообщение
Характер продукции

Период спиральной редуктор планетарной серии AF сочетание различных марок двигателя для китайского и зарубежного производителя

Описание продукта:

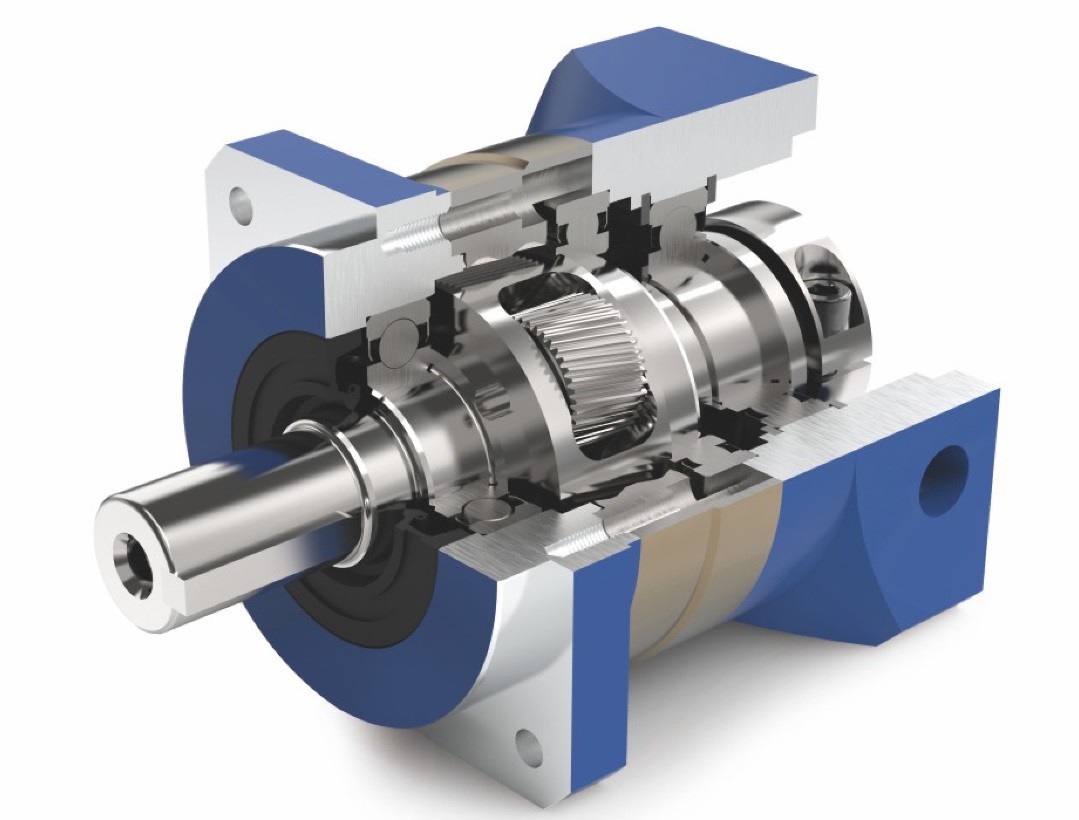

Редуктор представляет собой независимый компонент, состоящий из трансмиссии передач, трансмиссии червей и трансмиссии червей передач, заключенный в жесткую оболочку.обычно используется как устройство редукционной трансмиссии между оригинальной трансмиссией и рабочей машиной,.



Коробки передач обычно используются для низкоскоростного и высокомоторного оборудования передачи.мощность электродвигателейДля достижения желаемого эффекта замедления обычная коробка передач также имеет несколько пар передач с тем же принципом.Соотношение количества зубов между большой и маленькой решеткой - это соотношение передачи.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

Редукторы передач имеют характеристики небольшого объема и большой передачи крутящего момента. Редуктор передач спроектирован и изготовлен на основе модульной системы комбинации,с широким спектром моторных комбинацийУстановка передачи детально отрегулирована, чтобы соответствовать различным условиям работы и достичь электромеханической интеграции.Редуктор передач имеет высокую эффективность передачи, низкое энергопотребление и превосходные характеристики.



Особенности:

1. Принять прямую зубную передачу передач, путем карбурирования и тушения обработки, обработки изменения профиля зуба, обеспечить бесперебойную работу, низкий уровень шума;

2Простая структура, массовое производство, быстрое время доставки и высокая производительность;

3. Редуктор имеет полный диапазон, который может удовлетворить потребности большинства редуктора на рынке

Технические параметры:



Оборудование с спиралью Единица AF060 AF090 AF115 AF140 AF180 Соотношение Этап
Номинальная мощность Крутящий момент N.m. 18 50 120 240 600 3 1
27 75 180 360 750 4
27 75 180 360 750 5
27 75 180 360 750 7
18 50 120 240 500 10
35 90 180 450 650 15 2
37 96 230 450 1050 16
37 96 230 564 1000 20
37 96 255 585 1000 25
37 96 230 564 1050 28
27 87 180 360 800 30
37 96 255 585 1000 35
37 96 230 564 1000 40
37 96 255 585 1000 50
27 87 180 360 800 70
18 50 120 240 710 100
Торковый момент аварийной остановки N.m. 3 раза номинальный выходной крутящий момент
Нормальная скорость ввода r/m 3000 3000 3000 2000 1500
Максимальная скорость ввода r/m 6000 6000 6000 3500 3000
Максимальная радиальная сила N 1200 2400 4300 9100 15000
Максимальная осевая сила N 1100 2200 3900 8200 14000
Эффективность % Одинокий ((97%) Двойное (95%)
Средний срок жизни h 20000
Вес в кг 1.4 3.7 8 16 36   1
1.6 4.2 8.9 18 39   2
Момент инерции кгмм2 0.16 0.61 3.25 12.31 28.98 3 1
0.14 0.48 2.74 7.54 23.67 4
0.13 0.47 2.71 7.42 22.75 5
0.13 0.47 2.62 7.25 22.48 7
0.13 0.44 2.57 7.14 22.55 10
0.127 0.72 2.56 12.35 12.35 15 2
0.088 0.5 1.75 7.47 7.54 16
0.075 0.44 1.5 6.65 7.42 20
0.075 0.44 1.49 5.81 7.54 25
0.064 0.39 1.3 6.34 7.14 28
0.064 0.39 1.3 6.34 7.14 30
0.064 0.39 1.3 6.34 7.14 35
0.064 0.39 1.3 4.08 7.14 40
0.075 0.39 1.5 7.5 7.54 50
0.075 0.39 1.5 7.5 7.54 70
0.075 0.39 1.5 7.5 7.54 100
Противная реакция арцимин ≦3 ≦3 ≦3 ≦3 ≦3 Точное
¥5 ¥5 ¥5 ¥5 ¥5 Стандартный
≦5 ≦5 ≦5 ≦5 ≦5 Точное
¥7 ¥7 ¥7 ¥7 ¥7 Стандартный
Торсионная жесткость N.M/arcmin 7 14 25 50 145
Шум ДБ 60 62 62 68 70
Смазка   Смазка синтетическими жирами
Уровни защиты   IP65



Алюминиевый спиральный механизм с планетарным редуктором серии AF 1
